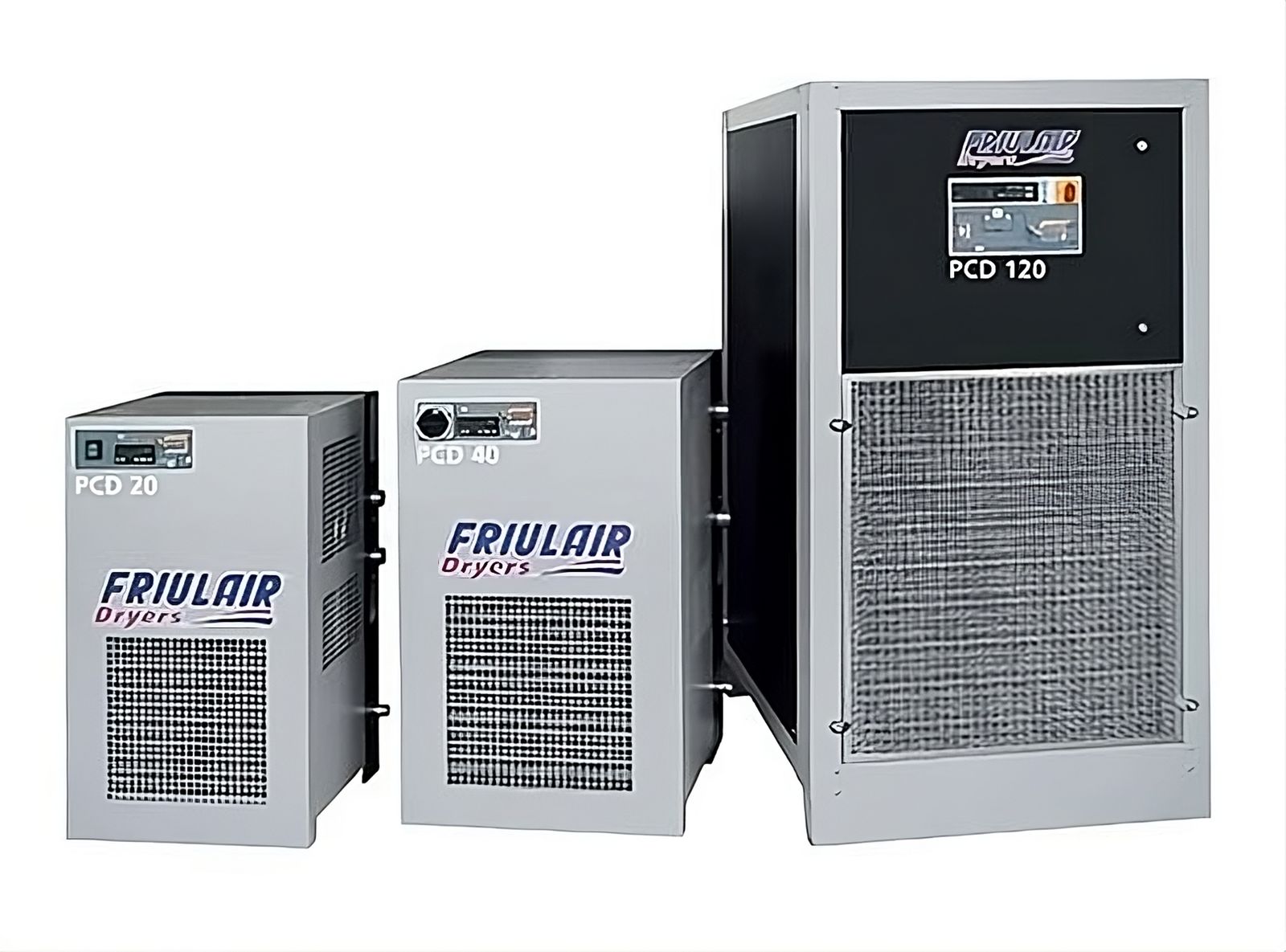

PCD
ESSICCATORI A REFRIGERAZIONE PER ALTA TEMPERATURA DELL’ARIA IN INGRESSO
Portata aria: 48 ÷ 270 m3/h
Gli essiccatori a refrigerazione PCD (Process Chiller-Dryer), chiamato anche “Point of Use Dryer”, sono dedicati a specifici settori d’impiego...
Condividi
Gli essiccatori a refrigerazione PCD (Process Chiller-Dryer), chiamato anche “Point of Use Dryer”, sono dedicati a specifici settori d’impiego, dove è necessaria una temperatura dell’aria compressa uguale al valore del punto di rugiada (Dew-Point), come il settore dello stampaggio sia di particolari materie plastiche che di prodotti alimentari e tutti quei settori dove non è possibile utilizzare acqua per il raffreddamento.
La serie è caratterizzata dalla presenza, oltre che del controllore elettronico (Industry 4.0 ready), di un solo circuito di scambio termico aria-refrigerante (o evaporatore). L’aria in ingresso (calda e umida) scambia calore con il flusso in controcorrente del fluido refrigerante subendo un brusco abbassamento della temperatura. L’aria fredda, prima di lasciare l’essiccatore, viene convogliata nel separatore a demister in acciaio inossidabile dove la condensa viene raccolta e scaricata dal sistema. L’aria così trattata esce ad una temperatura prossima al punto di rugiada (dew point).
CONDIZIONI DI ESERCIZIO MASSIME
- Temperatura ambiente: + 50°C
- Pressione ingresso aria: 15 barg
- Temperatura ingresso aria: + 55°C
Dati riferiti alle seguenti condizioni nominali:temperatura ambiente + 25 °C; pressione ingresso aria 7 barg; temperatura ingresso aria +35 °C; temperatura uscita aria +5 °C.
- Scambiatore di calore coassiali in rame (PCD 2C÷6C)
- Scambiatore di calore a piastre in acciaio inossidabile (PCD 10÷250)
- Compressore ad alta efficienza
- Gruppo condensatore di generose dimensioni
- Valvola pressostatica per acqua (raffredd. ad acqua) (PCD 25÷250)
- Controller digitale DMC35 (PCD2C÷6C), DMC34 (PCD10÷60), DMC24 (PCD80÷120) modbus RS485
- Protezione termica o termoamperometrica per compressore frigorifero
- Controllo automatico della pressione di condensazione
- Protezione alta temperatura compressore (PCD 25÷120)
- Protezione mediante relè sequenza fasi per il compressore frigorifero (modelli 3ph)
- Pressostati di sicurezza di alta e bassa pressione del refrigerante (PCD 60÷120)
- Valvola by-pass gas caldo
- Scaricatore di condensa temporizzato
- Resistenza carter compressore (solo modelli 3ph)
DMC34
Controllore elettronico
TAC
Trattamento anti corrosione
BK
Scaricatore elettronico a livello
WC
Raffreddamento ad acqua con condensatore a piastre
WC TBH
Raffreddamento ad acqua. Condensatore a fascio tubiero
SERVICE UNIT
Kit manutenzione 8.000h per scaricatore elettronico BK
Caratteristiche principali
Gli essiccatori a refrigerazione PCD (Process Chiller-Dryer), chiamato anche “Point of Use Dryer”, sono dedicati a specifici settori d’impiego, dove è necessaria una temperatura dell’aria compressa uguale al valore del punto di rugiada (Dew-Point), come il settore dello stampaggio sia di particolari materie plastiche che di prodotti alimentari e tutti quei settori dove non è possibile utilizzare acqua per il raffreddamento.
La serie è caratterizzata dalla presenza, oltre che del controllore elettronico (Industry 4.0 ready), di un solo circuito di scambio termico aria-refrigerante (o evaporatore). L’aria in ingresso (calda e umida) scambia calore con il flusso in controcorrente del fluido refrigerante subendo un brusco abbassamento della temperatura. L’aria fredda, prima di lasciare l’essiccatore, viene convogliata nel separatore a demister in acciaio inossidabile dove la condensa viene raccolta e scaricata dal sistema. L’aria così trattata esce ad una temperatura prossima al punto di rugiada (dew point).
CONDIZIONI DI ESERCIZIO MASSIME
- Temperatura ambiente: + 50°C
- Pressione ingresso aria: 15 barg
- Temperatura ingresso aria: + 55°C
Dati tecnici
Dati riferiti alle seguenti condizioni nominali:temperatura ambiente + 25 °C; pressione ingresso aria 7 barg; temperatura ingresso aria +35 °C; temperatura uscita aria +5 °C.
Componenti principali
- Scambiatore di calore coassiali in rame (PCD 2C÷6C)
- Scambiatore di calore a piastre in acciaio inossidabile (PCD 10÷250)
- Compressore ad alta efficienza
- Gruppo condensatore di generose dimensioni
- Valvola pressostatica per acqua (raffredd. ad acqua) (PCD 25÷250)
- Controller digitale DMC35 (PCD2C÷6C), DMC34 (PCD10÷60), DMC24 (PCD80÷120) modbus RS485
- Protezione termica o termoamperometrica per compressore frigorifero
- Controllo automatico della pressione di condensazione
- Protezione alta temperatura compressore (PCD 25÷120)
- Protezione mediante relè sequenza fasi per il compressore frigorifero (modelli 3ph)
- Pressostati di sicurezza di alta e bassa pressione del refrigerante (PCD 60÷120)
- Valvola by-pass gas caldo
- Scaricatore di condensa temporizzato
- Resistenza carter compressore (solo modelli 3ph)
